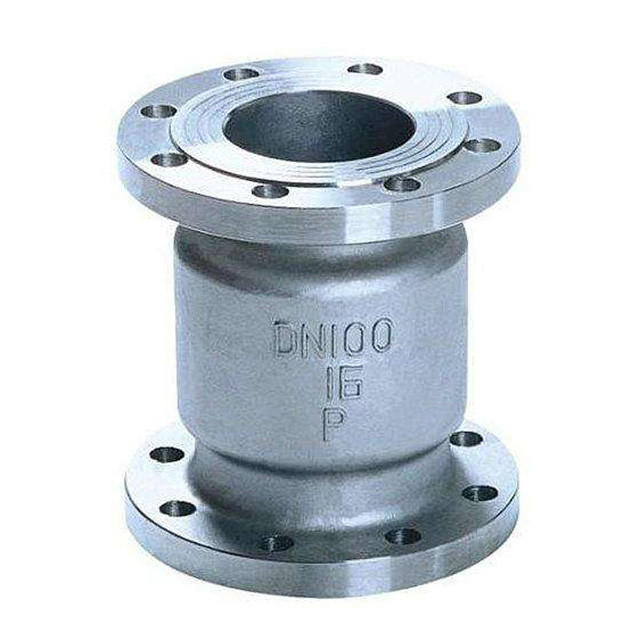

立式止回阀产品概述：
H42H/W立式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
|
试验压力 |
公称压力（ MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
|||
|
壳体试验 |
2.4 |
3.8 |
6.0 |
||
|
密封试验 |
1.8 |
2.8 |
4.4 |
||
|
阀体材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作温度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
水、蒸汽 |
水、蒸汽 |
H42H立式止回阀执行标准:
设计制造： GB12235
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999
H42H立式止回阀主要尺寸
|
公称通径 |
PN1.6/2.5/4.0MPa |
|
|
H |
||
|
系列 1 |
系列 2 |
|
|
DN32 |
145 |
110 |
|
DN40 |
155 |
120 |
|
DN50 |
170 |
140 |
|
DN65 |
180 |
160 |
|
DN80 |
200 |
185 |
|
DN100 |
220 |
210 |
|
DN125 |
250 |
275 |
|
DN150 |
280 |
300 |
|
DN200 |
380 |
380 |
立式止回阀订货须知:
1:产品型号与名称.2公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度难关8电源电压和控制信号 9是否带附件 10使用介质成分
