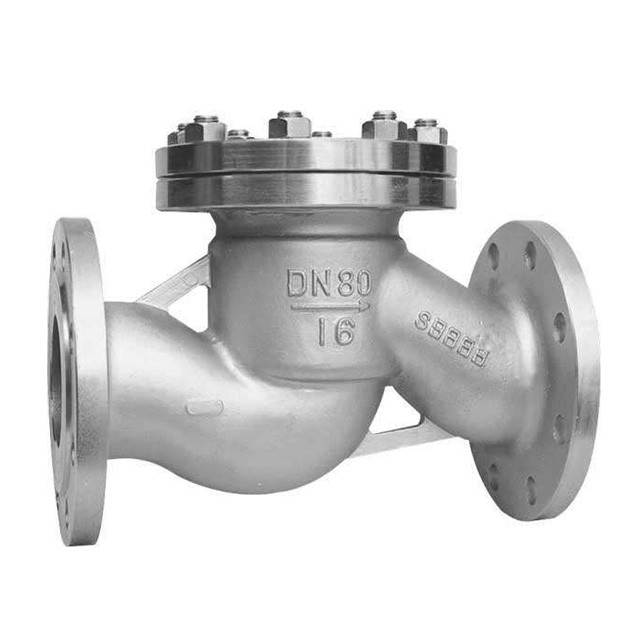

法兰升降止回阀主要特点：
法兰升降止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
法兰升降止回阀设计特点：
设计制造： GB12236
结构长度： GB12221
连接法兰： JB/T79-1994
法兰升降止回阀产品范围：
体材料:碳钢,不锈钢
口径:1/2"~10"(DN15~DN250)
连接方式:RF
压力范围:PN16~PN40
工作温度:-46℃ - +450℃
法兰升降止回阀性能规范：
| 公称压力 | 试验压力（MPa）适用温度（℃） | 适用介质 | |||||
| PN（MPa） | 强度试验 | 密封试验 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | |
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤200 | ≤200 |
水、油品、
蒸汽、酸性介质
|
| 2.5 | 3.8 | 2.8 | |||||
| 4 | 6 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10 | 15 | 11 | |||||
| 16 | 24 | 17.6 | |||||
法兰升降止回阀外形尺寸表：
|
公称压力
PN（MPa）
|
公称通径
DN（mm）
|
尺寸（mm） |
|||||||
|
|
|
L |
D |
D1 |
D2 |
D6 |
b |
Z-b |
H |
|
1.6 |
50 |
230 |
160 |
125 |
100 |
/ |
16 |
4-18 |
115 |
|
|
65 |
290 |
180 |
145 |
120 |
/ |
18 |
4-18 |
140 |
|
|
80 |
310 |
195 |
160 |
135 |
/ |
20 |
8-18 |
170 |
|
|
100 |
350 |
215 |
180 |
155 |
/ |
20 |
8-18 |
200 |
|
|
125 |
400 |
245 |
210 |
185 |
/ |
22 |
8-18 |
230 |
|
|
150 |
480 |
280 |
240 |
210 |
/ |
24 |
8-23 |
255 |
|
|
200 |
600 |
340 |
295 |
265 |
/ |
34 |
12-23 |
285 |
|
2.5 |
50 |
230 |
165 |
125 |
100 |
/ |
20 |
4-18 |
115 |
|
|
65 |
290 |
185 |
145 |
120 |
/ |
22 |
8-18 |
140 |
|
|
80 |
310 |
200 |
160 |
135 |
/ |
22 |
8-18 |
170 |
|
|
100 |
350 |
235 |
190 |
160 |
/ |
24 |
8-22 |
200 |
|
|
125 |
400 |
270 |
220 |
185 |
/ |
28 |
8-26 |
232 |
