H74对夹单瓣旋启式止回阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所为适用。

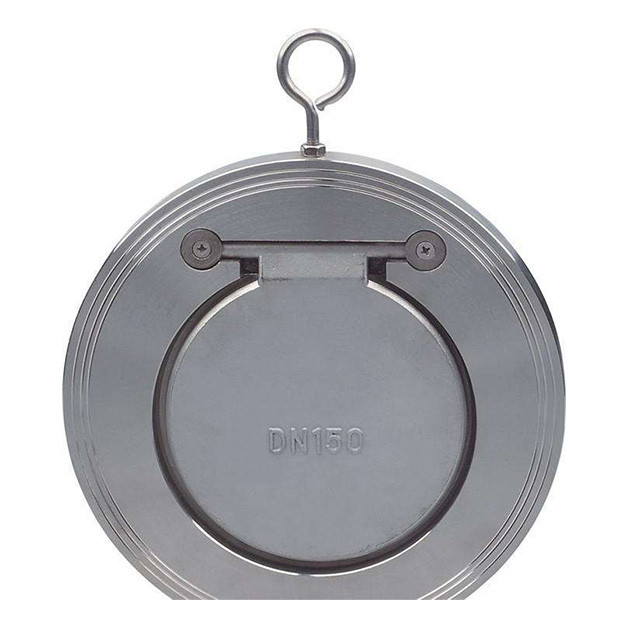

产品名称：H74型对夹单瓣旋启式止回阀(超薄型)
产品类型：对夹式止回阀
产品材料：WCB、CF3、CF8、CF3M、CF8M
产品规格：DN50~1000、PN10~40
H74对夹单瓣旋启式止回阀
对夹式止回阀的结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
该阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所为适用。
H74对夹单瓣旋启式止回阀主要技术参数
|
型号 |
公称通径 |
试验压力 |
适用温度 |
适用介质 |
||
|
壳体 |
密封 |
硬密封 |
软密封 |
|||
|
H74H(X)-10 |
1.0 |
1.5 |
1.1 |
≤400℃
|
≤120℃高 ≤250℃ |
油、水、酸碘等液体 |
|
H74H(X)-16 |
1.6 |
2.4 |
1.76 |
|||
|
H74H(X)-25 |
2.5 |
3.75 |
2.75 |
|||
|
H74H(X)-40 |
4.0 |
6.0 |
4.4 |
|||
H74对夹单瓣旋启式止回阀主要部件
|
零件名称 |
阀体、阀瓣 |
密封圈 |
|
材料 |
碳钢、不锈钢、铜 |
丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢 |
H74对夹单瓣旋启式止回阀主要外形尺寸
|
公称通径 |
D |
L |
D |
||||
|
I型 |
II型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
|
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
|
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
|
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
|
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
|
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
|
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
|
200 |
140 |
29 |
43 |
275 |
275 |
283 |
293 |
|
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
|
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
|
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
|
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
|
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
|
500 |
406 |
65 |
80 |
596 |
620 |
627 |
613 |
|
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
注:(1)法兰连接尺寸：按GB/T9113.1-2000标准。
(2)I型用于流速稳定的工况;II型在I型的基础上加弹簧装置。
