性能优势：
1、操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
2、密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。
3、防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
4、自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预]力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复
5、排泄管路：阀体上下均设置排泄孔，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。
应用范围：
固定球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，适用温度：-196～350℃，用于截断或接通管路中的介质，选用不同的材质，可分别适用于输送水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等，广泛应用于石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等领域。固定球阀的驱动方式为蜗轮蜗杆传动、手动、气动或电动。固定式球阀一般采用法兰连接，也可采用对焊连接。
主要参数：
|
主要零件
材料
Major parts
material
|
阀体
Valve body
|
WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
|
球体、阀杆
Spheroid.
valve lever
|
2Cr13 | 1Cr 18Ni9Ti |
OCr19Ni9 （304） |
0oCr19Ni1 1(304L) |
1Cr18Ni12Mo2Ti |
oCr17Ni12Mo 2(316) |
OoCr17Ni14Mo2 (316L) |
|
| 密封圈 Seal packing oollar | 增强聚四氟乙烯、对位聚苯 The enhancement teflon. gathers the benzene to the position | |||||||
|
适用工况
Suitable
operating
mode
|
适用介质
suitable the
medium
|
水、蒸气、
煤气、油品等
Water,vapor,
coal gas,oil
qualty and so on
|
硝酸等腐蚀性介质
Nitricacidandsoon corrosivemedium |
强氧化性介质
Strongoxidized medium |
硝酸等腐蚀性介质
Nitricacidandsoon corrosivemedium |
尿素等腐蚀性介质
Ureaandsoon corrosivemedium |
||
|
适用温度(°C)
suitable the
termperature
|
-29℃- 180℃(增强聚四氟乙烯)、-29-300(对位聚苯)≤390(耐高温XFX-1G)
-29℃-180℃(enhancementteflon).-29-300(gathersbenzenetoposition)<=390(thermostableXFX-1G)
|
|||||||

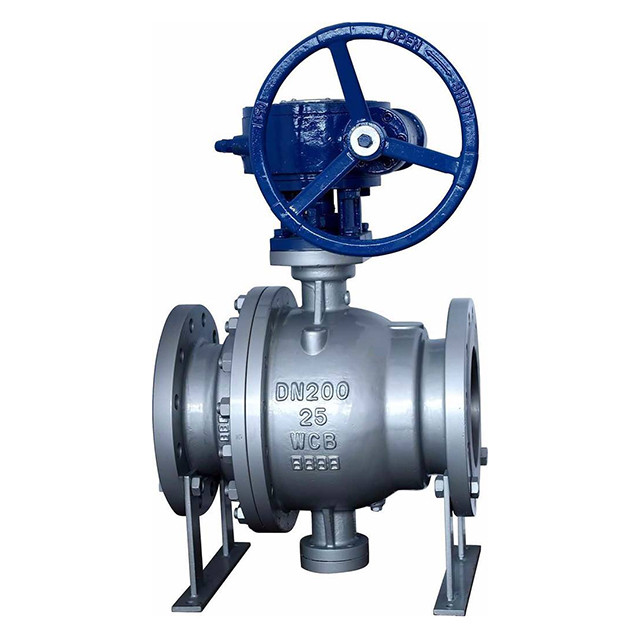

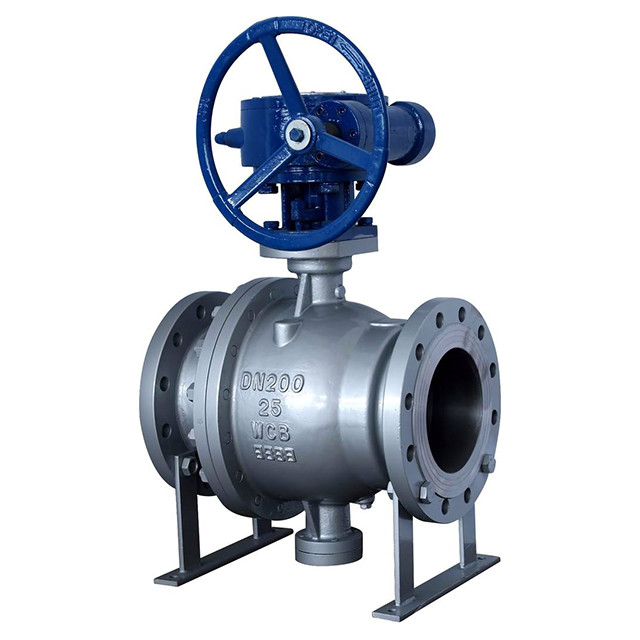

Q47H固定式球阀 规格主要尺寸：
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法兰
Q347F
25 25P 25R |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
30 |
85 |
160 |
|
40 |
190 |
145 |
110 |
85 |
18 |
4-18 |
32 |
95 |
230 |
|
|
50 |
216 |
160 |
125 |
100 |
20 |
4-18 |
43 |
107 |
230 |
|
|
65 |
241 |
180 |
145 |
120 |
22 |
8-18 |
70 |
142 |
400 |
|
|
80 |
283 |
195 |
160 |
135 |
22 |
8-18 |
110 |
152 |
400 |
|
|
100 |
305 |
230 |
190 |
160 |
24 |
8-23 |
150 |
178 |
500 |
|
|
125 |
381 |
270 |
220 |
188 |
28 |
8-25 |
200 |
252 |
500 |
|
|
150 |
403 |
300 |
250 |
218 |
30 |
8-25 |
230 |
278 |
600 |
|
|
200 |
502 |
360 |
310 |
278 |
34 |
12-25 |
260 |
395 |
600 |
|
|
250 |
568 |
425 |
370 |
332 |
36 |
12-30 |
283 |
480 |
800 |
|
|
300 |
648 |
485 |
430 |
390 |
40 |
16-30 |
380 |
585 |
800 |
|
|
350 |
762 |
550 |
490 |
448 |
44 |
16-34 |
425 |
625 |
800 |
|
|
400 |
838 |
610 |
550 |
505 |
48 |
16-34 |
492 |
720 |
800 |
|
|
500 |
991 |
730 |
660 |
610 |
52 |
20-41 |
555 |
840 |
830 |
|
|
600 |
1143 |
840 |
770 |
718 |
56 |
20-41 |
675 |
1050 |
830 |
|
|
700 |
1346 |
955 |
875 |
815 |
60 |
24-48 |
850 |
1150 |
830 |
