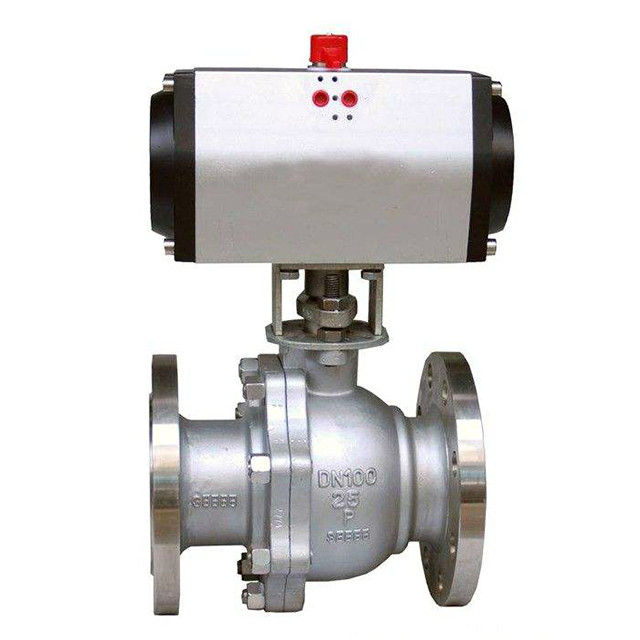

气动球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。
通常认为球阀最适宜直接做开闭使用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。
气动O型球阀采用弹性密封圈结构设计，介质压力较小时，密封圈与球体的接触面积较小，故有较大的密封双压，确保可靠密封。
气动球阀介质压力较大时，密封圈与球体接触面积增大，故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件，可实现遥控及调节功能。
产品型号/技术参数
|
阀类 |
传动方式 |
连结形式 |
结构形式 |
密封面 |
公称压力（MPa） |
阀体材料 |
|
球阀 |
6-气动 6s-气动带手动 |
法兰式 |
浮动球直通 |
F-氟塑料 H-合金钢 PPL |
1.6 2.5 4 6.4 |
按表内阀体 材料代号 |
|
公称通径DN(mm) |
15-250 |
|||||
|
材料材料代号 |
C |
P |
R |
|||
|
主 要 零 件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
||
|
球板 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
密封圈 |
增强聚四氟乙烯 对位聚笨 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
适 用 工 况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
||
|
适用温度 |
-28℃～300℃ |
|||||
|
控制型式 |
双作用/单作用 |
|||||
|
作用型式 |
切断/调节 |
|||||
|
输入信号 |
电信号：0～10mA、-4～10mA 气信号20～100kPa |
|||||
|
回信电压 |
AC220V/DC24V |
|||||
|
工作介质 |
净化压缩压气 |
|||||
|
执行器 |
型号 |
GT系列、HY系列、AW系列、ZSH系列 |
||||
|
气源压力 |
0.4～0.7MPa |
|||||
安装尺寸表
|
公称通径DN(mm) |
尺 寸(mm) |
执行器型号 |
||||||||||||||||
|
1.6MPa |
2.5MPa |
H |
4.0MPa |
|||||||||||||||
|
L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
H |
|||
|
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
200 |
130 |
95 |
65 |
16 |
4-14 |
200 |
可选配GTD/GTE、 AW/AWS、HY、 ZSH系列执行器 (以上选配仅供参 选具体选用根据实 际要求) |
|
20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
204 |
150 |
105 |
75 |
16 |
4月14 |
204 |
|
|
25 |
140 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
215 |
160 |
115 |
85 |
16 |
4-14 |
210 |
|
|
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
240 |
180 |
135 |
1 00 |
18 |
4-18 |
240 |
|
|
40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
264 |
200 |
145 |
110 |
18 |
4-18 |
264 |
|
|
50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
274 |
230 |
160 |
125 |
20 |
4-18 |
360 |
|
|
65 |
222 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
379 |
290 |
180 |
145 |
22 |
8-18 |
390 |
|
|
80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
389 |
310 |
195 |
160 |
22 |
8-18 |
450 |
|
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
416 |
350 |
230 |
190 |
24 |
8-23 |
480 |
|
|
125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
542 |
400 |
270 |
220 |
28 |
8-25 |
650 |
|
|
150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
572 |
480 |
300 |
250 |
30 |
8-25 |
670 |
|
|
200 |
457 |
335 |
295 |
26 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
600 |
375 |
320 |
38 |
12-3 |
|
|
