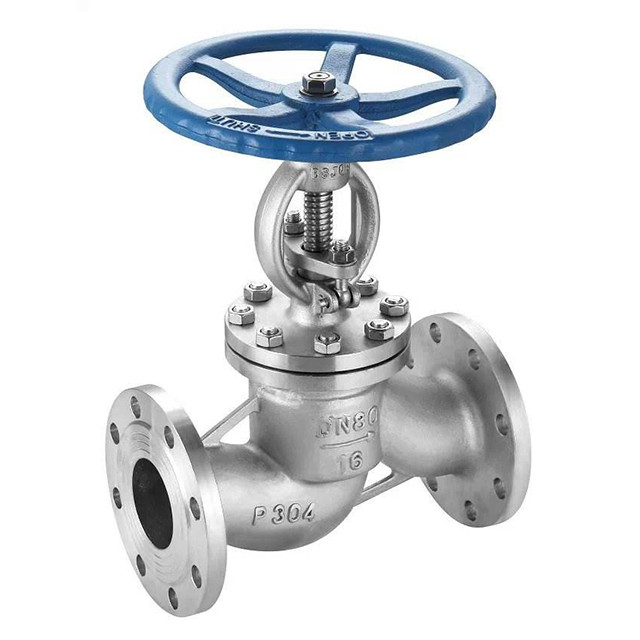

法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。 本类阀门在管道中一般应当水平安装。截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
J41H不锈钢法兰截止阀性能规范
|
型号 |
公称压力 |
试验压力 |
工作温度(℃) |
适用介质 |
||
|
强度(水)(Mpa) |
密封(水)空气(Mpa) |
低压密封空气(Mpa) |
||||
|
J41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
J41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
|
ACETIC ACID |
||||||
|
醋酸类 |
||||||
|
NITRIV ACID |
||||||
|
硝酸类 |
||||||
|
J41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETIC ACID |
|
J41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
J41H不锈钢法兰截止阀主要零件材质
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
阀杆 |
ZG1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
压盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
J41H不锈钢法兰截止阀1.6MPa主要连接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
J41H不锈钢法兰截止阀2.5MPa主要连接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
J41H不锈钢法兰截止阀4.0MPa主要连接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
J41H不锈钢法兰截止阀6.4MPa主要连接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
550 |
|
H |
mm |
195 |
228 |
250 |
325 |
360 |
410 |
450 |
485 |
537 |
646 |
|
W |
mm |
140 |
160 |
180 |
200 |
240 |
280 |
320 |
360 |
400 |
450 |
