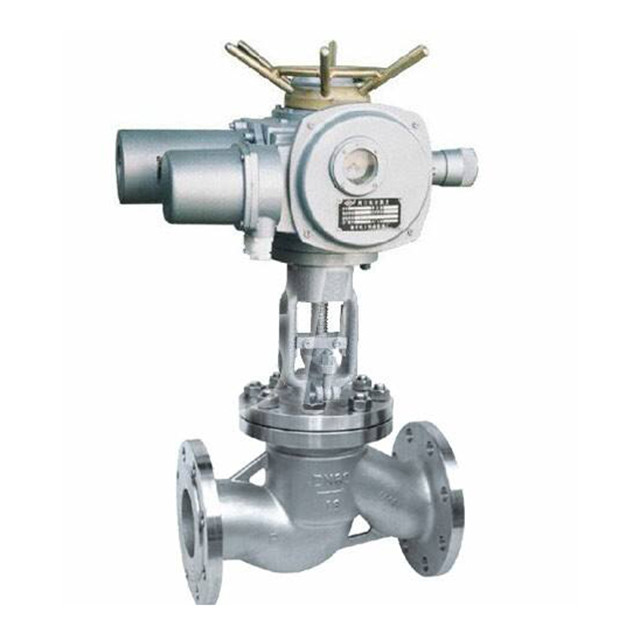

电动截止阀

电动截止阀

电动截止阀,也叫电动截门,是使用最广泛的一种阀门,与电动球阀是有区别的,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。 电动截止阀的闭合原理是,依靠电动推力旋转阀杠,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。 电动截止阀只许介质单向流动,安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强 。

在线询盘


阀体说明

技术参数

公称通径  25-1000mm

电压电压  AC220V、AC380V(其它特制

公称压力  PN10 PN16 PN25 PN40 PN64 PN100

环境温度  -30℃~+70℃

连接方式  法兰连接

防护等级  IP67

阀体材质  WCB SS304 SS316 SS316L



碟板材质  WCB SS304 SS316 SS316L

功能选项

密封材料  PTFE PTL PPL FH 硬质合金 哈氏合金

防 爆 型  防爆等级:dIIBT5

工作温度

C3:-30℃~150℃

信号反馈  X1机械无源信号,X2有源信号

C5:-30℃~220℃

手动功能  手动功能 电动执行器带有手动开阀、关阀功能

C6:-30℃~250℃

开关型   通电开到位,通电关到位。

C8:-40℃~400℃

调节型   调节型输入4~20mA、1~5V、0~10V信号,实现球阀调节功能

C9:-40℃~450℃

适用介质  强酸、强碱、气体或液体

标准规范

备注    电动参数请另参考选配的电动执行器资料

法兰标准  GB/12221             ANSI  B16.10



检测与试验 GB/T9092             API  598

设计标准  GB/T12234-1989         ANSI  B16.34


零件结构材质表



材质

序号

零件名称

C

P

R

1

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

2

垫片

柔性石墨+不锈钢

PTFE

PTFE

3

螺栓

35

304

304

4

阀瓣

WCB+对焊304或stelite、PTFE

ZG1Cr18Ni9Ti/PTFE

ZG1Cr18Ni12Mo2Ti/PTFE

5

对开环

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

阀瓣盖

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

8

螺帽

35

304

304

9

吊环螺栓

35

304

304

10

阀盖

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

11

螺栓

35

304

304

12

垫片

35

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

13

填料

柔性石墨

PTFE

PTFE

14

填料压板

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

15

螺帽

35

304

304


主要外形及连接法兰尺寸J941H(W、F、Y)-25C/P/R

型号

DN

L

~H

D

D1

D2

C

f

N

Φd

电器接口

LDJ15

15

130

291

95

65

46

14

2

4

14

1/2''

LDJ20

20

150

300

105

75

56

16

2

4

14

LDJ25

25

160

353

115

85

65

16

2

4

14

LDJ32

32

180

390

140

100

76

18

2

4

18

LDJ40

40

200

518

150

110

84

18

3

4

18

LDJ50

50

230

555

165

125

99

20

3

4

18

LDJ65

65

290

630

185

145

118

22

3

8

18

LDJ80

80

310

683

200

160

132

24

3

8

18

LDJ100

100

350

745

235

190

156

24

3

8

22

1/2''

LDJ125

125

400

855

270

220

184

26

3

8

26

LDJ150

150

480

870

300

250

211

28

3

8

26

LDJ200

200

600

954

360

310

274

30

3

12

26

LDJ250

250

730

1065

425

370

330

32

3

12

30

LDJ300

300

850

1185

485

430

389

34

4

16

30




主要外形及连接法兰尺寸J941H(W、F、Y)-16C/P/R

型号

DN

L

~H

D

D1

D2

C

f

N

Φd

电器接口

LDJ15

15

130

291

95

65

46

14

2

4

14

1/2''

LDJ20

20

150

300

105

75

56

16

2

4

14

LDJ25

25

160

353

115

85

65

16

2

4

14

LDJ32

32

180

390

140

100

76

18

2

4

18

LDJ40

40

200

518

150

110

84

18

3

4

18

LDJ50

50

230

555

165

125

99

20

3

4

18

LDJ65

65

290

630

185

145

118

20

3

4

18

LDJ80

80

310

683

200

160

132

20

3

8

18

LDJ100

100

350

745

220

180

156

22

3

8

18

1/2''

LDJ125

125

400

855

250

210

184

22

3

8

18

LDJ150

150

480

870

285

240

211

24

3

8

22

LDJ200

200

600

954

340

295

266

24

3

12

22

LDJ250

250

730

1065

405

355

319

26

3

12

26

LDJ300

300

850

1185

460

410

370

28

4

12

26


主要外形及连接法兰尺寸J941H(W、F、Y)-40C/P/R

型号

DN

L

~H

D

D1

D2

C

f

N

Φd

X

电器接口

LDJ15

15

130

305

95

65

46

14

2

4

14

4

1/2''

LDJ20

20

150

316

105

75

56

16

2

4

14

4

LDJ25

25

160

373

115

85

65

16

2

4

14

4

LDJ32

32

180

416

140

100

76

18

2

4

18

4

LDJ40

40

200

530

150

110

84

18

3

4

18

4

LDJ50

50

230

575

165

125

99

20

3

4

18

4

LDJ65

65

290

656

185

145

118

22

3

8

18

4

LDJ80

80

310

713

200

160

132

24

3

8

18

4

LDJ100

100

350

775

235

190

156

24

3

8

22

4.5

1/2''

LDJ125

125

400

892

270

220

184

26

3

8

26

4.5

LDJ150

150

480

940

300

250

211

28

3

8

26

4.5

LDJ200

200

600

1054

375

320

284

34

3

12

30

4.5

LDJ250

250

730

1115

450

385

345

38

3

12

33

4.5

LDJ300

300

850

1235

515

450

409

42

4

16

33

4.5
