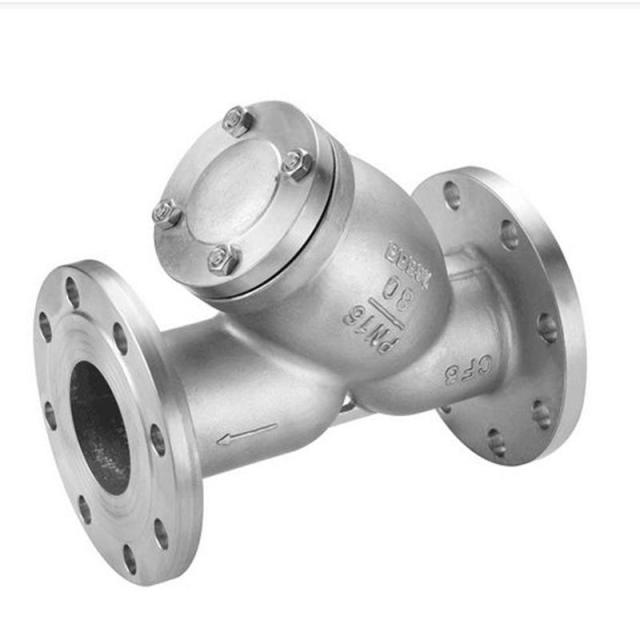

Y型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。Y型过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。
Y型过滤器是Y字型的，一端是使水等流质经过，一端是沉淀废弃物、杂质，通常它是安装在减压阀、泄压阀、定水位阀或其它设备的进口端，它的作用是清除水中的杂质，达到保护阀门及设备正常运行的作用，过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。 设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作 。
主要技术参数：
|
公称压力(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
耐压试验压力(MPa) |
1.1 |
1.8 |
2.8 |
4.4 |
|
工作压力(MPa) |
0.7 |
1.2 |
1.6 |
2.5 |
执行标准：
设计规范：HG/T21637
结构长度：GB/12221
法兰标准：JB/79
试验与检验：JB/9092
产品标识：GB/12220
供货规范：JB/t7928
主要连接外型尺寸：
|
公称通径 |
L |
H |
H1 |
|
DN20 |
155 |
100 |
150 |
|
DN25 |
160 |
100 |
150 |
|
DN32 |
180 |
110 |
160 |
|
DN40 |
200 |
115 |
170 |
|
DN50 |
230 |
155 |
195 |
|
DN65 |
220 |
200 |
270 |
|
DN80 |
250 |
210 |
295 |
|
DN100 |
305 |
250 |
345 |
|
DN125 |
350 |
305 |
425 |
|
DN150 |
480 |
360 |
485 |
|
DN200 |
500 |
450 |
605 |
|
DN250 |
550 |
505 |
710 |
|
DN300 |
600 |
580 |
815 |
|
DN350 |
700 |
600 |
845 |
|
DN400 |
780 |
620 |
875 |
|
DN450 |
850 |
700 |
980 |
|
DN500 |
900 |
|
|
