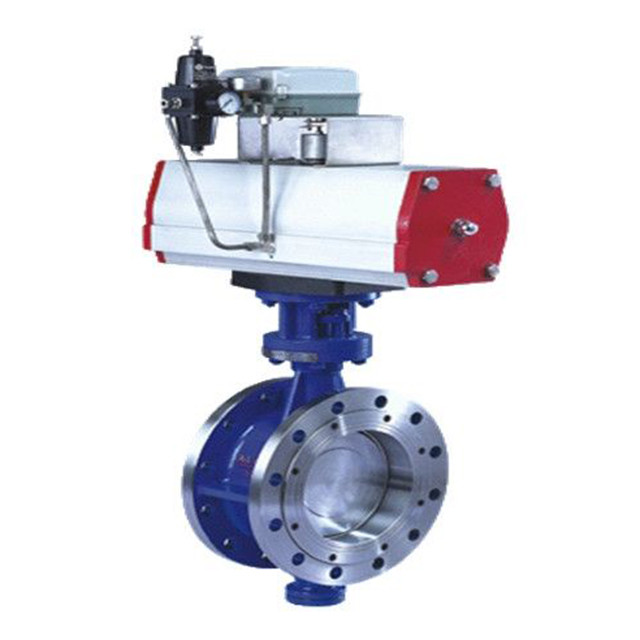

气动法兰蝶阀D643H

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

在线询盘

分享到

产品详情

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。气动蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。

主要连接尺寸:

公称通径		长度	外形尺寸 (参考值)				连接尺寸(标准值)												重量 kg
公称通径		长度	外形尺寸 (参考值)				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	14
65	21/2	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	16
80	3	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	17
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	21
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	27
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	29
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	50
250	10	250	197.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	12	270	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	14	290	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	16	310	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	138
450	18	330	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	175
500	20	350	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	210
600	24	390	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	275
700	28	430	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	530
800	32	470	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	590
900	36	510	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1400
1000	40	550	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1650
1200	48	630	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2140

注意事项：

1、气动蝶阀在使用过程中，应经常保持清洁，传动螺纹必须定期润滑，发现故障时，应立即停止使用，查明原因清除故障。

2、填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。

3、安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往上流，升降式止回阀只能水平安装。

4、气动蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至最上位置拧紧，即可阻止介质从填料处泄漏。

5、气动蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。

6、安装前，必须仔细核对本阀标志的压力，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除阀件的污垢。

7、长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，清除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。
